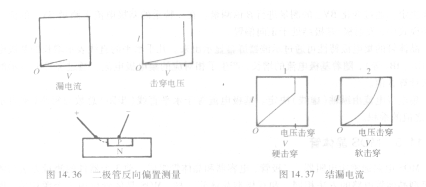

在相反方向，二极管REF3020AIDBZ则被设计成当电压低于设置电压值时，电流无法通过。当二极管反置时，有一直流小电流通过结点，称为漏电流( leakagecurrent)（见图14. 36）。随着电压的不断升高至结被击穿的水平，漏电流将达到满电流。满电流开始时对应的这个电压值称为击穿电压( breakdown voltage)（见图14. 37）。，电路在设计‘时，就是使正常工作时的电压低于二极管的击穿电压，这就是为了利用结的阻隔特性，击穿电压较低，通常是由于工艺流程出现问题或有过多污染造成。

  施加电压超过击穿电压通常并不会造成永久性损坏的结。然而，当施加的电压太高时，二极管（结）会由于持续的大电流而造成永久物理破坏。

   在该测试中要确定的第二个参数是处于击穿电压时的电流。如上所述，通常这种情况很少发生。污染和／或不适当的T艺流程会引起漏电流的增大。

   图14.37中的曲线l表示有少量漏电流的二极管，电流随电压的升高而升高。最终，达到击穿电压，二极管完全导通。曲线2显示了总漏电流、结点漏电流随电压的升高而升高，这里的问题在于电路从未到达击穿电压，但二极管也从不会像一个电流阻隔器那样正常上作.
