接地汇集排连接方法
发布时间:2015/10/16 19:03:49 访问次数:1860
①正确连接接地汇集排的方法。ICL3207ECBZ在图4. 21中,由于两个SPD的放置位置靠近接地汇集排G,所以接地连接“A~G”和“C~G”可以做到最短连接,使地线上电位差最小;设备保栌接地线“B~G”虽然较长,但无电流流过,B、G两点电位相等,被保护设备非常
安全。

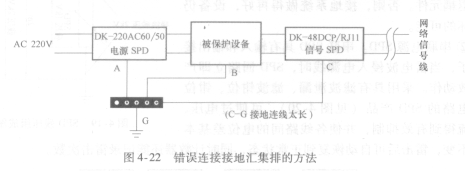

②错误连接接地汇集排的方法。在图4-22中,由于接地汇集排G靠近电源SPD,电源SPD的接地线“A~G”可以做到足够短,但由于信号SPD远离接地汇集G,造成其接地连接“C~G”较长(可能大于2m以上)。这样当信号SPD泄放雷电流时,将在连线“C~G”上产生较高的对地电位差,使得“C~G”间的电位差大于信号接口的耐压而损坏。其解决的办法是:将网络信号线加长,把信号SPD移至接地汇集C旁,缩短连线“C~G”的长度。
SPD接地汇集排连接注意事项
①为了做到接地电位相等,被保护设备与SPD必须共用一个接地汇集排。
②为了减小SPD泄放的雷电流在接地引线上形成的电位差,SPD的接地线应尽可能短且粗。
③为了做到被保护设备的地电位与接地汇集排相等,设备的保护接地线不能有电流流过,接地连接可适当加长。
④避雷针(带)引下线和其他干扰电流不能流过设备与SPD用的接地汇集排,以免造成接地汇集排上各连接点电位不相等。
