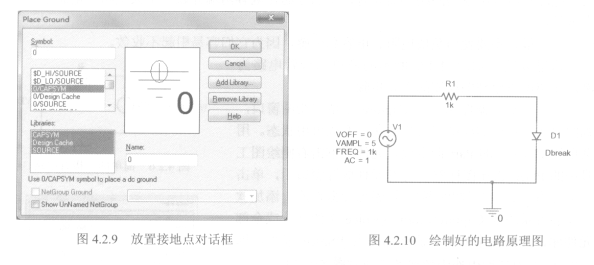

放置接地符号。每个仿HD6417760BL200真电路都必须有参考节点，接地是常用的符号，为方便用户快速完成原理图绘制，Capture原理图编辑窗口右侧的绘图工具栏提供了快捷图标《。单击图标则出现如图4.2.9所示的Place Ground对话框。注意选择接地元件时，其名字必须为0，否则PSpice将给出一个错误“Floating Node”，仿真程序无法执行。

   用导线连接电路。在Capture中元器件引脚上都有一个小方块，表示接线端口。使用菜单Place下的Wire命令或单击Place Wore图标绷，或者使用快捷键“W”，光标变成十字形，将光标移动到元器件的引脚上，单击鼠标开始画线，移动光标就可以画出一条线。当到达另一个引脚时，再单击鼠标，就可以完成一段走线。这时光标仍处在画线状态，若要结束画线，可以单击鼠标右键选择弹出的快捷菜单中的End Wire命令，或者按Esc键退出当前编辑状态。

   绘制好的电路原理图如图4.2.10所示。
