绘制好电路原理图后，HD6432631G35FV就可以通过Capture厥理图编辑环境下的PSpice菜单设置仿真类型和仿真参数。PSpice的仿真分析类型及其仿真参数设置方法，将在下一节中详细介绍。这里只是介绍基本仿真过程。

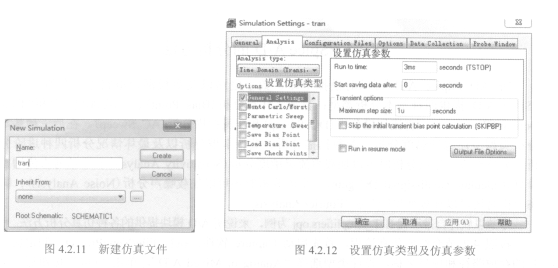

   在PSpice菜单下选择New Simulation Profile，或者在图4.2.5的仿真工具栏中选择溅，新建仿真文件，如图4.2.11所示。在文本框Name中输入一个描述性的名字，如tran，系统会在原来工程文件夹中自动生成一个名为“tran”的文件夹，后面所做的仿真结果和工程均保存在该文件夹下，方便于管理。

   单击“Create”按钮后出现如图4.2.12所示的仿真参数设置窗口，完成仿真类型和仿真参数设置后单击“确定”按钮退出。选择PSpice菜单下的Markers/voltage level或单击工具栏中的图标藏，将电压探针放置在二极管和电阻之间。
