最好不要使用负值电阻、电容和HD6417751K-BP200电感，因为它们容易引起不收敛。

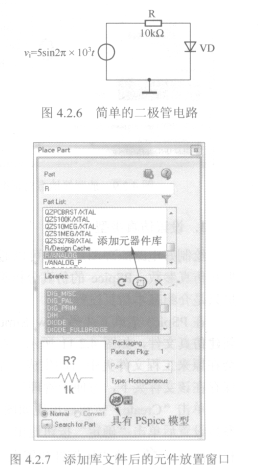

   这里以绘制如图4.2.6所示的简单二极管电路为R例，介绍电路原理图绘制的主要步骤。

   加载元器件库。在Capture中单击绘图窗口，则图4.2.5右侧的绘图工具栏由灰色变成可用状态。菜单栏Place下的Part命令放置元件或单击右侧绘图工具中的Place Part图标穗，打开元件放置窗口后，单击图标Libraries右下侧的图标积添加元器件库。添加软件安装目录路径Capture\Library\pspice。F的部分或全部元件库，此路径中的所有器件都提供PSpice模型，即在图4.2.7对话框中选中的器件需要有蝗的标记。

   放置元器件。图4.2.6电路中的元件分别在analog.lib、source.lib和breakout．lib中。在图4.2.7中的Part文本框中输入元器件名，Part List上就会寻找到该元件，双击该器件便可将其添加到绘图窗口中。在绘囹窗口中放置好元器件后，通常需要对其属性进行编

辑，最常用的是修改其参数值。具体方法是：双击元器件，打属性编辑窗口修改参数值。图4.2.8中给出了修改正弦电压源参数的示例，设置FREQ为1 kHz，VAMPL为SV，VOFF为OV。元器件参数值也可以在原理图上通过双击参数值，在弹出的属性编辑对话框

中直接修改。
