用数字万用表测量发光二极管
发布时间:2015/8/12 20:58:38 访问次数:3729
用数字万用表测量发光二极管
首先，将数字万用表置于“二极管”挡，把红表笔接发光二极管的正极，黑表笔HEF4052BTR接负极，此时不仅显示屏显示1. 655V左右的数值，而且发光管可以发出较弱的光，此时，调换表笔后发光管不能发光，万用表的显示屏显示的数值为“OL”，即反向截止阻值变为无穷大，说明被测的发光管是正常的，如图11-10所示。若阻值异常或发光管不能发光，则说明该发光二极管已损坏。

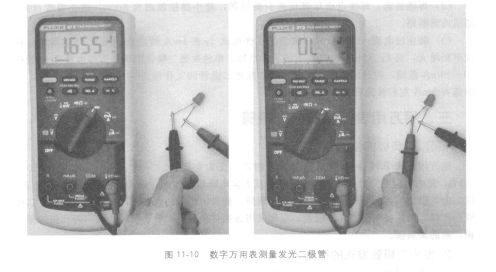

图11-10数字万用表测量发光二极管
用数字万用表测量发光二极管
首先，将数字万用表置于“二极管”挡，把红表笔接发光二极管的正极，黑表笔HEF4052BTR接负极，此时不仅显示屏显示1. 655V左右的数值，而且发光管可以发出较弱的光，此时，调换表笔后发光管不能发光，万用表的显示屏显示的数值为“OL”，即反向截止阻值变为无穷大，说明被测的发光管是正常的，如图11-10所示。若阻值异常或发光管不能发光，则说明该发光二极管已损坏。
图11-10数字万用表测量发光二极管
