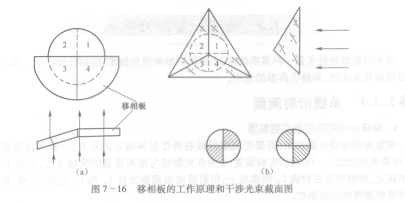

移相板的工作原理如图7 -16所示，光轴的一侧放置一块移相板，它是由2块材料和几何尺寸完全相同的平面平行玻璃按一定夹角胶合而成。AD5242BUR10由分光镜射来的圆形光束只有一半经过移相板，按直角坐标将光束分成四个象限，调节移相板的角度可使3、4象限

光束具有900相位差，此光束射至角锥反射棱镜，反射光与入射光保持平行，并以角锥反射棱镜的顶点对称的形式反射回来。1象限入射的光束将从3象限反射出，3彖限入射的光束将从1象限反射出，同样2、4象限的光束也将交换反射出来。由于移相板的作

用，使通过它的3、4象限入射光间具有90 0相位差，反射出来不通过移相板，因此仍保留原来的相位差。原来不通过移相板具有相同相位的l、2象限入射光束，反射回来通过移相板，因此也具有90 0相位差。因此获得1、3象限同相，2、4象限同相，而两部分光的相相位差900，当与从参考镜7反射回来的一路光在分光镜4上汇合形成干涉，就得到相相位差90 0的两组干涉斑，如图7 -16所示。
