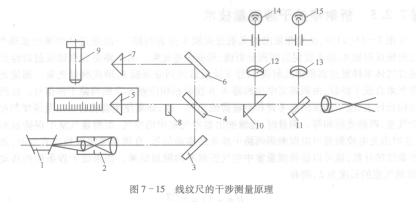

线纹尺为即测量用的刻度尺，AD5233BRU10其精度很高，有的要求相邻刻线间的误差小于0.2斗m。工程上一般需要对标准的线纹尺测量校准。常用干涉测量的方法，线纹尺的干涉测量原理如图7 -15所示。由氦一氖激光器l发出的单模稳频激光束，经准直光学系统2扩束后，再经反射镜3到分光镜4被分成两路，一路透射光经反射镜6射到紧固在仪器底座的参考反射角锥棱镜7上，由原路返回至分束镜4，这一路具有固定的光程。另一路通过移相板8后，射到固定在测量移动平台上的角锥反射棱镜5上，返回到分束镜4，两路光在分光镜4上汇合产生干涉现象。此两组干涉斑分别通过半透半反镜10和11到达物镜12和13，并分别被两个光电检测器14和15接收，经放大整形后，送入辨向细分电路，利用正、余弦信号实现四倍频细分，即干涉光斑变化一次，发出4个脉冲，从而每一脉冲当量为A/8。测量时，测量平台移动，瞄准镜9瞄准刻线发出计数指令，直到下一刻线出现，并且被瞄准时，瞄准镜发出指令停止计数，即可以实现测量。
