折射率的干涉测量技术

发布时间:2015/5/12 20:34:42 访问次数:532

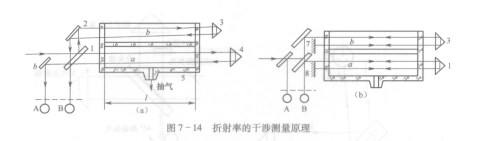

   在图7 - 14(a)中, AD518SH/883B从光源发出的光被分束镜1分为两路,一路通过分束镜经玻璃气室5到达角锥反射镜4,经4反射后回到分束镜,形成参考光束。另一路由分束镜反射后经反射镜2,通过气体采样室达到角锥反射镜3,经3反射后回到分束镜1,形成测量光束。测量光束与参考光束合成干涉后,由两路光电检测器A、B接收相相位差n/2的两路干涉信号。在测量系统结构设计上,使干涉仪的参考臂和测量臂的光程一致,即需使用玻璃材料以及厚度均相等的两个气室,两路光程相等。测量时,慢慢抽出参考气室中的空气,而测量气室中保持被测的空气,这时由光电检测器可以探测到两路干涉条纹移动信号,直到参考室被抽成真空时,通过对 干涉条纹的计数,就可以获得测量室中空气折射率的测量结果。如果设干涉条纹的移动数为Ⅳ,玻璃气室的长度,n为抽气前气室内空气折射率,即被测的空气折射率;Ao为光在真空中的波长。

   为提高测量折射率的精度,一般需对干涉信号进行细分倍频的电路处理,同时还可增大气室长度。图7 - 14(b)是一种改进结构,宅是在测量光路和参考光路中分别加一平面反射镜7和8,使光路通过气体的光程增加一倍,起到了光学二倍频的作用。因此,在要求同等精度时,气室的长度可比图7 - 14(a)中的结构缩短一半。



   在图7 - 14(a)中, AD518SH/883B从光源发出的光被分束镜1分为两路,一路通过分束镜经玻璃气室5到达角锥反射镜4,经4反射后回到分束镜,形成参考光束。另一路由分束镜反射后经反射镜2,通过气体采样室达到角锥反射镜3,经3反射后回到分束镜1,形成测量光束。测量光束与参考光束合成干涉后,由两路光电检测器A、B接收相相位差n/2的两路干涉信号。在测量系统结构设计上,使干涉仪的参考臂和测量臂的光程一致,即需使用玻璃材料以及厚度均相等的两个气室,两路光程相等。测量时,慢慢抽出参考气室中的空气,而测量气室中保持被测的空气,这时由光电检测器可以探测到两路干涉条纹移动信号,直到参考室被抽成真空时,通过对 干涉条纹的计数,就可以获得测量室中空气折射率的测量结果。如果设干涉条纹的移动数为Ⅳ,玻璃气室的长度,n为抽气前气室内空气折射率,即被测的空气折射率;Ao为光在真空中的波长。

   为提高测量折射率的精度,一般需对干涉信号进行细分倍频的电路处理,同时还可增大气室长度。图7 - 14(b)是一种改进结构,宅是在测量光路和参考光路中分别加一平面反射镜7和8,使光路通过气体的光程增加一倍,起到了光学二倍频的作用。因此,在要求同等精度时,气室的长度可比图7 - 14(a)中的结构缩短一半。
