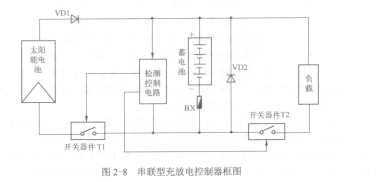

串联型充放电控制器框图如图2-8所示，串联型充放电控制器和并联型充放电控制器电路结构相似， AK60C-048L-120F08G唯一区别在于开关器件Tl的接法不同，并联型Tl并联在太阳能电池输出端，而串联型Tl是串联在充电回路中。当蓄电池电压高于“充满切离电压”时，Tl关断，使太阳能电池不再对蓄电池进行充电，起到过充电保护作用。

   光伏控制器的主要保护功能是对蓄电池进行充放电保护，以避免蓄电池有过充或过放的情形发生，光伏控制器应具有的主要保护功能有：

   (1)高压(HVD)断开和恢复功能。控制器应具有输入高压断开和恢复连接功能。

   (2)欠压(LVG)告警断开和恢复功能。当蓄电池电压降到欠压设定值时发出声光告警信号，并停止蓄电池向负载供电，当蓄电池电压恢复到欠压设定值以上时，恢复蓄电池向负载供电。

   图2-8  串联型充放电控制器框图

   (3)光伏控制器还应具有负载短路保护电路，控制器内部短路保护电路，蓄电池通过太阳能电池组件反向放电保护电路，负载、太阳能电池或蓄电池极性反接保护电路，在多雷电区防止由于雷击引起的击穿保护电路。

   (4)温度补偿功能。当蓄电池温度低于25℃时，蓄电池应要求较高的充电电压，以便完成充电过程。相反，高于该温度蓄电池要求充电电压较低。
