晶体管发展到现在，品种规L091S102格越来越多。但从管子的内部结构来看，无论何种晶体管都可看作是一块由两个PN结的半导体单晶体组成，两个PN结分别叫做发射结和集电结，其“结合”形式有NPN和PNP两种。

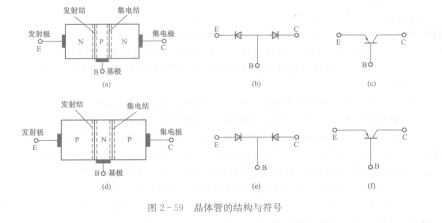

   图2 - 59 (a)所示是NPN结构的晶体管，它有三个引出端，分别是e、b、c，称为发射极、基极和集电极。这种管子也可看成是两个反向串接的硅二极管，如图2 - 59 (b)胼示。

   NPN型晶体管的符号如图2- 59 (c)所示，其中带箭头的是发射极，箭头方向表示发射极电流的方向，箭头向外即表示NPN管的发射极电流是向外流的。

   图2 - 59 (d)所示是PNP结构的晶体管，它也可看成是两个反向串接的锗二极管，如图2 - 59 (e)所示，其符号如图2- 59 (f)所示。
