晶体管也是电子电路中使用最多的电子元件之一，它的主要作用是放大信号。晶体管NH82801GB按照生产材料分为锗晶体管和硅晶体管，按照电路极性又分为PNP型和NPN型．按照工作频率又分为高频管和低频管，按照功率大小又分为小功率管和大功率管，按照工作特点又分为普通放大管和开关管，按照内部结构又分为点接触型管和平面型管等。除此以外，还有一类复合型管。它们的基本符号如图3-8所示。

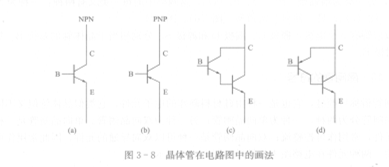

   图3-8晶体管在电路图中的画法

   图3-8 (a)为NPN型晶体管，图3-8 (b)为PNP型晶体管。晶体管有3个电极，即基极B、发射极E和集电极C。其中，发射极用带箭头的线段来表示，箭头向下的是NPN型的晶体管，箭头向上的是PNP型的晶体管。

   在晶体管家族中，还有一类称为“复合晶体管”的晶体管，这类晶体管是把两只晶体管制作在一只基片上，在外形上仍然只有3只引脚，它的符号如图(c)和图(d)。

   在复合晶体管中，其中一种是由两只同极性的NPN型晶体管组成的，如图(c)；另一种是由两只不同极性的晶体管一只PNP和一只NPN管组成的，如图(d)。由两只晶体管组成的复合晶体管，它的放大系数等于两只晶体管放大系数的乘积，即p= pl p2，放大能力 大大提高了。由于它们制作在一块基片上，当温度变化时两管可以产生互补，比用两只单晶体管组成的复合放大电路工作稳定。
