图3.13.1所示电路输入电压范围为交流195～265V，输出为145V 40mA。M30610MC-110FP电路采用单级功率因数校正( PFC)与精确恒流(CC)输出相结合，在交流230V下，PF>0.9。具有小于300ms的快速启动时间，集成有输出短路保护，自动恢复功能，大的迟滞自动复热关断可同时保护元件和印制电路板。兼容大多数前沿及后沿可控硅调光器。

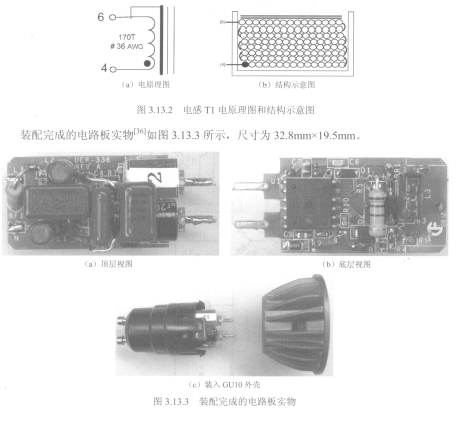

   图3.13.1所示电路的电感Tl结构[36]如图3.13.2所示，磁芯采用EP7，以及EP7配套骨架(B-EP7-V-6pins-( 3/3))。漆包线采用#36AWG（电感线圈，170T）。

   有关图3.13.1所示电路的LED驱动器规格、电路原理图、PCB设计图、物料清单、传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容，可以登录“www.powerint.com”，参考设计范例报告“DER-336:使用LinkSwitchTM-PL LNK460KG设计的5.8W可控硅调光的高效率、高功率因数校正(PF>0.9)、非隔离、降压．升压型LED驱动器”。
