当关闭时，DSR通过44yA电流源向地面放电；当开机时，DSR通过44yA电流源向/COMP放电。 LB8106这将使电机可能产生的有声噪声最小化。

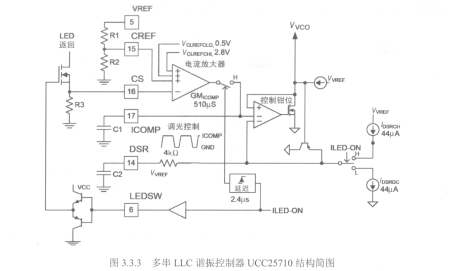

   图3.3.3  多串LLC谐振控制器UCC25710结构简图

   LED调光输入/LED-ON控制LED照明的调光启动和关闭。此外，调低、关闭或者调光循环的边界都可能出现延时，这样就能够让电流回路在低调光负载循环甚至在缓变率已经较慢的情况下仍能被持续控制。

   UCC25710器件包括了实现总体LED驱动的所有必要功能，包括了电流环路误差放大器、VCO、参考调节器、软启动、调光负载循环补偿和为LED输出过压(OV)、LED输出欠压(UV)、过温、及原边过流等保护措施。该器件还可以在调光期间最大限度地减少音频噪声，并提供可控快速LED电流上升和下降时间。

   UCC25710由于具有丰富的LED保护和调光控制功能，对于需要调光接口高电压单串LED负载输出应用也是一个很好的选择。
