十进制计数／译码器CD4026和CD4033

   电路名称：十进制计数／7段译码器，如图3 - 21  (b)、(c)所示。

   CD4026和CD4033的逻辑功能和基本相同。LAD2-DC24V这两种电路与CD4028的区别是：一是输入端输入的信号码不同，CD4028为BCD码，即4位二进制码，而CD4026和CD4033输入的计数脉冲，它的输入端只有1个CP。二是输出不同，CD4028输出的是按顾序输出的高电平，而CD4026和CD4033则是数码显示器的笔段，这种笔段可以通过数码显示管直接显示为数字。

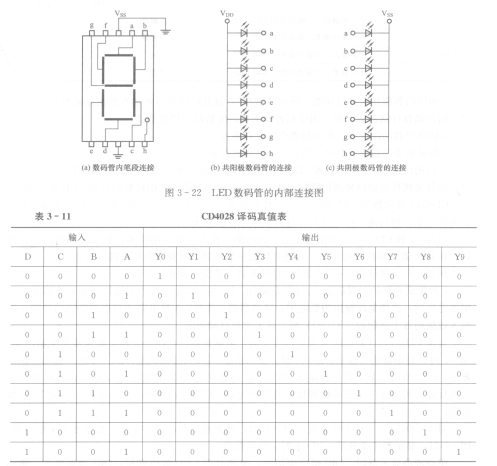

   LED（发光二极管）数码管的外形如图3- 22 (a)，整个字形的笔段由独立的7个发光二极管组成，每一个笔段引出一个引脚，分别用a、b、c、d、e、f、g表示。另有一个输出端h，内部是一个发光点，用来显示计数中的小数点的。7个笔段输出端分别用来和译码器的对应输出端连接。CD4028译码真值表见表3- 11。
