电路连通性测试仪是电子技术爱好者制作和维修中的常备测试工具，APM3005NU这种工具常用来检查电路的连通性，下面介绍一种电阻连通性测试器电路，其被测试电路的电阻可在10\Q以下。此测试器用途广泛，特别是测试时不必再另行接线，并具声光指示被测电路的连通性是否良好。

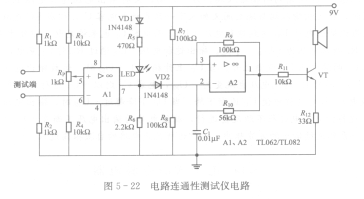

   电路组成如图5 - 22所示，该电路由一只双运放集成电路TL062组成，即一只电路内包含有两个结构相同的运算放大器。此运算放大器是以结型场效应管(JFET)作输入电路的运算放大器，它具有很高的输入阻抗，工作十分可靠。

   全电路主要由两部分组成：电压比较器和声光指示电路。

   TL062的第一个运放Al组成电压比较器。它的主要作用是用来检测被测电路的连通状态。该比较器是将参考电压设在它的同相输入端5，将比较信号加至反相输入端6。参考电压的高低通过RP来调节。

   当被测电路的连通状态良好时，电路的电阻值最小，这时流过该被测电路的电流在被测电路段产生的电压降也最小。将这一电压降输入电压比较器的信号输入端6，与已设定的参考电压进行比较。由于输入的信号电压比参考电压低，所以比较器输出端7输出高电平。

   如果电路连通状态不良，则流过该段电路时产生的压降大，将这一电压输入比较器的信号输入端6。由于该电压大于参考电压，所以输出端7输出低电平。
