这里介绍的电路均以晶体管的发射极作为放大器输入回路与输出回路的公共端,所以又ADS7846N称为晶体管的共发射极放大电路(简称共射极电路),它是晶体管放大电路中应用最为广泛的一种基本电路。
对于晶体管共发射极放大电路可以总结出如下特点:

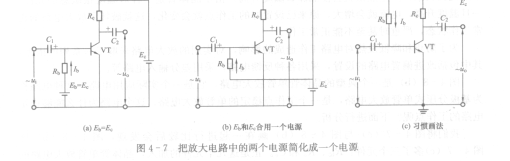

(1)给放大器设置一定的静态工作点是使信号不失真地得到放大的必要条件,静态工作点设置的原则是保证晶体管的发射结为正向偏置、收集结为反向偏置。具体来说,对于NPN型晶体管,电源的接法应如图4-2、图4-7 (c)所示。只有保证晶体管工作在它的输
出特性曲线的放大区域中,晶体管的放大作用才能充分发挥来。
(2)在共发射极放大电路中,一方面工作点的电流、电压是恒定的直流量,另一方面信号引起的电流、电压是变化的交流量,而放大电路各处的总电流与总电压都是相应的直流量与交流量叠加的结果,如基极电流如一J“+i:,集电极电流以i。=I。+i:,管压降Uce一Uce+Uce等如图4-6所示,这是放大电路的一个重要特点,静态工作点的变化和交流信号的变化是两个不同的概念,切勿将其混淆起来。
(3)图4-6表达了在交流输入信号的作用下,放大器各处的电压、电流波形,这些波形图对于正确认识放大器的工作妆况是很有帮助的。值得注意的是,共发射极放大电路不仅把输入的电压信号放大了,而且使输出信号的波形颠倒,这就叫作放大器的“反相”作用。
这里介绍的电路均以晶体管的发射极作为放大器输入回路与输出回路的公共端,所以又ADS7846N称为晶体管的共发射极放大电路(简称共射极电路),它是晶体管放大电路中应用最为广泛的一种基本电路。
对于晶体管共发射极放大电路可以总结出如下特点:
(1)给放大器设置一定的静态工作点是使信号不失真地得到放大的必要条件,静态工作点设置的原则是保证晶体管的发射结为正向偏置、收集结为反向偏置。具体来说,对于NPN型晶体管,电源的接法应如图4-2、图4-7 (c)所示。只有保证晶体管工作在它的输
出特性曲线的放大区域中,晶体管的放大作用才能充分发挥来。
(2)在共发射极放大电路中,一方面工作点的电流、电压是恒定的直流量,另一方面信号引起的电流、电压是变化的交流量,而放大电路各处的总电流与总电压都是相应的直流量与交流量叠加的结果,如基极电流如一J“+i:,集电极电流以i。=I。+i:,管压降Uce一Uce+Uce等如图4-6所示,这是放大电路的一个重要特点,静态工作点的变化和交流信号的变化是两个不同的概念,切勿将其混淆起来。
(3)图4-6表达了在交流输入信号的作用下,放大器各处的电压、电流波形,这些波形图对于正确认识放大器的工作妆况是很有帮助的。值得注意的是,共发射极放大电路不仅把输入的电压信号放大了,而且使输出信号的波形颠倒,这就叫作放大器的“反相”作用。
