BCD锁存／译码／驱动器CD4511、CD4513、CD4543和CD4544。

   电路名称：BCD-锁存／7段译码／驱动器。如图3- 21  (d)、(e)、(f)、(g)所示。

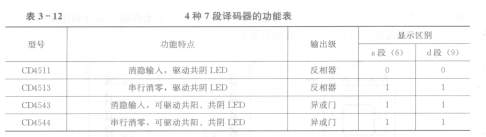

   这4种译码器具有基本相同的功能， LAD2-DC5V它们都是用来译码并驱动数码显示器的。但在输出极上略有差别，分别用在不同的电路中，其差别见表3 - 12。

  4种译码器都具有锁存功能，所谓“锁存”，就是把译码后并加在输出端的数码（笔段）用一组存储器存储起来，防止因受到各种干扰后使数码不停地翻动。

   4种译码器均以传输门和反相器作为锁存单元。

   4种显示译码器都可驱动7段显示器并含有灯测试功能。

   它们的区别是，CD4511和CD4543以反相器作输出级，通常用来驱动I。ED或荧光数码管；而其余两种电路以异或门作输出级，可用来驱动共阴、共阳极数码管或LED显示器。

   CD4511显示数字“6”时，a-0；显示数字“9”时，d=0，即这时它的a、d输出端输出为低电平。而其他3种电路则为包括a、d在内的全输出。

   CD4513和CD4544具有消隐无效0的功能，在多位级联用作多位数字显示时，通过将RBI和RBO置于相应的电平后，可将多位数字显示时数字前面的O消隐，不显示。

   例如，一个多位数字0058. 210．将其无效O消隐后就成为58. 21。

   4种集成电路的引脚功能中：LE是锁存、传输控制端；BI为消隐控制端，该脚加上规定的电平后，迫使笔段输出为低电平，字形消隐。此外，4种电路还有拒绝伪码的功能，当输入数据超过十进制数9 (1001)时，显示字形自动消隐。

   对于CD4511、CD4513来说，LE=1时，数据被锁存；LE=O时，数据被传至输出端。BI=1时，显示器正常显示；BI=O时，显示消隐。LT为灯测试端，LT=1时，显示器正常显示；LT=O时，显示器一直显示“8”字，即表明各LED均能正常工作，这时对其他输

入无反应。利用这一功能可检测显示器是否完好。CD4511、CD4513只能显示共阴LED数码管。

   对于CD4543、CD4544来说，LE=O时，数据被锁存；LE=1时，数据被传至输出端。BI=O时，显示器正常显示；BI=1时，显示消隐。

   驱动液晶显示器时，DFI接交流信号；驱动共阳I。ED数码管时，DFI接高电平；驱动共阴LED数码管时，DFI接低电平。
