霍尔元件的输入或输出电阻与磁场之间的关系（即R-B特性）R-B特性是指霍尔元件的输入（或输出）电阻与磁场之间的关系。实验得出， SAB80C535-N霍尔元件的内阻随磁场的绝对值增加而增加，如图3-42所示，这种现象称为磁阻效应。剩用磁阻效应制成的磁阻元件也可用来测量各种机械量。但在霍尔式传感器中，霍尔元件的磁阻效应使霍尔输出降低，尤其在强磁场时，输出降低较多，需采取措施予以补偿。

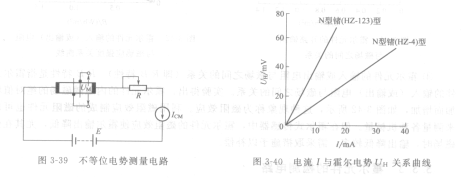

    霍尔元件的基本测量电路如图3-43所示，控制电流J由电源E提供，R是调节电阻，用以根据要求改变电流j的大小。霍尔电势输出端的负载电阻RL，可以是放大器的输入电阻或表头内阻等。所施加的RL外磁场B，一般与霍尔元件的平面垂直。

   在实际测量中，可以把I或者B单独作为输入信号，也可以把二者的乘积作为输入信号，通过霍尔电势输出得到测

量结果。
