分析上述实验结果，可以得MAX3221IDBR出这样一个结论：一个电容的充电电压可以用它自身的RC(r)值来测量。即在一个r值时，U =0. 63E;在3个r值时，U。=0.95E;在5个r值时，U。=0. 99E。

   实验还表明，电容器充电电压的上升只与电路自身的RC(r)值有关，与所用充电电压的高低无关。

   将已充好电的电容器按照图1-16 (a)的方式，将开关拨至放电位置2，同样按照充电时的测量方法，按1T、3c、5r的时间间隔测量电容C在放电过程中的电压变化，其结果是：当时间为1r时，U。=0. 37E；3r时，U。=0. 05E；5z时，U。=0. OIE。

   分析电容C的放电曲线，正好是将充电曲线倒过来，如图1- 18所示。即经过1r的时间，电容上已充电荷被放掉0. 63E；3r后被放掉0. 95E；5r后被放掉0.99E，它和充电时的情况完全一致。

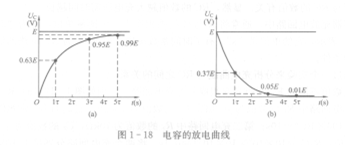

   图1- 18电容的放电曲线

   这就是说，一只电容不论充电还是放电，其电压与充、放电时间均符合同一规律——都是按照时间常数这一规律进行的。

   电容充、放电时间常数作为一把“尺子”，为RC电路的计算提供了极大的方便，在一般电路计算中，当电容被充电到3T，即0.95E时，被以为是充电已经结束。
