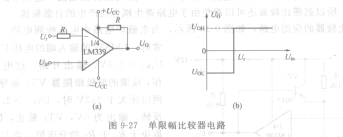

单限幅比较器电路如图9-27(a)所示，输入信号U．。，即比较电压，加到同相输入端，AIC1734-38PXATR在反楣输入端接一个参考电压（门限电平）U，。当LM339输入电压Ui。>Ur时，输出为高电平UOH。图9-27(b)所示为传输特性。

   单限幅比较器的应用电路，如图9-28所示，在某仪器中过热检测保护电路的应用，它用单电源供电，在LM339的反相输入端加一个固定的参考电压，它的值取决于Ri和R2的阻值。Ui=Ucc R2/(R2+Ri)。同相输入端的电压是热敏元件R．的电压降。当测得温度为设定值以下时，“+”端电压高于“一”端电压，UO输出为高电位。当温度上升为设定值以上时，“一”端电压高于“+”端电压时，比较器反转，UO输出为低电位。使保护电路动作，调节Ri的阻值可以改变门限电压，就是设定温度值的大小。
