LM339电压比较器的特点

   ①失调电压小，AIC1734-38GXATR典型值为2mV;

   ②电源电压范围宽，单电源2～36V;

   ③对比较信号源的内阻限制较宽；

   ④差动输入电压范围较大，可以等于电源电压；

   ⑤共模范围很大，为0～(Ucc -1. SV)；

   ⑥输出端电位可灵活方便地选用。

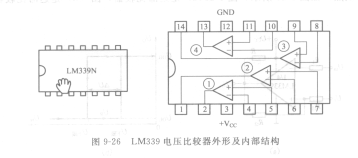

   图9-26为LM339电压比较器外形及内部结构。

   图9-26  LM339电压比较器外形及内部结构

   单限幅比较器电路

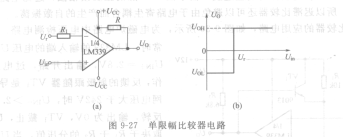

   单限幅比较器电路如图9-27(a)所示，输入信号U．。，即比较电压，加到同相输入端，在反楣输入端接一个参考电压（门限电平）U，。当LM339输入电压Ui。>Ur时，输出为高电平UOH。图9-27(b)所示为传输特性。
