①按图5-53所示将控制系统的硬件进行连接，设定PLC的输入／输出端口。

   a．将红外测温仪测量的炉温对应输出电流量进行调试。设定PID算法控制。

   b．送丝机和绕丝机控制调试， LE79R241JC使钨钼灯丝平稳的运行，具有断线的保护功能，当达不到钨钼灯丝规定温度时就停止运行。

   c．氢气的安全控制；烧氢炉保护罩升降控制；氢气的防爆控制等。

   d．烧氢炉工作时要用到冷却水、氢气、压缩空气，因此设有冷却水压力和流量计、氢气压力和流量计、压缩空气压力计等控制。

   在分段控制的基础上进行联调。

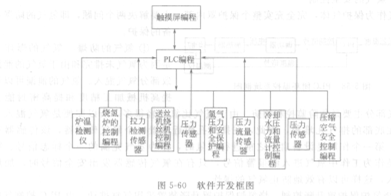

   ②软件的设计。根据硬件的调试进行系统的软件开发。开发设计如图5-60所示。

   最后进行系统的联调、修改，达到控制的要求。

   ③写出控制系统的工程实施报告。
