瓷片生产线对瓷片需要进行检测。因为在LE88276DLCT窑内烧瓷片时会变形，磨片时精度都需要检测，分为不同的等级。

   (1)实训目的

   ①熟悉视觉检测(CCD)系统；

   ②了解CCD功能和使用方法；

   ③掌握瓷片生产线的检测工艺。

   (2)实训原理

   瓷片是用模具压出后，进行烘干和烧结后进行粗检测。对瓷片的四个迈进行加工后，对四个边进行检测，包括对四个边的掉瓷直线检测和对四个边的不平检测。

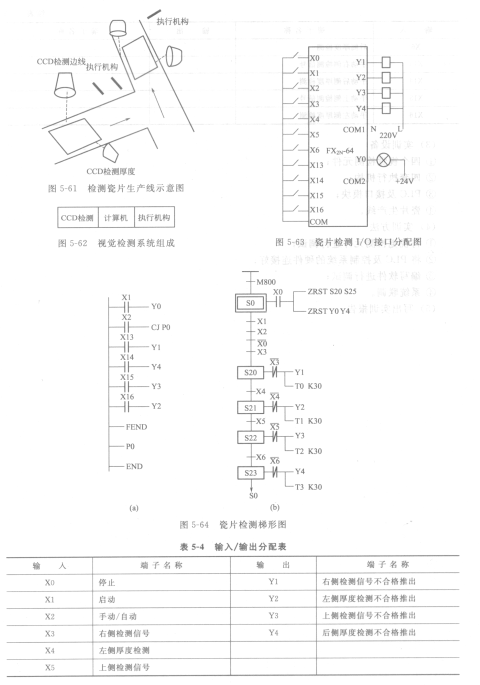

   ①通过对瓷片的视觉检测判断出瓷片是否为正品与次品。检测后，不合格的产品退出生产线，合格的产品继续在生产线，直到最后为合格品，如图5-61所示。

   ②系统的组成如图5-62所示，由视觉检测系统对瓷片进行检测。

   ③将检测系统的硬件组成后，设计输入／输出接口分配，如图5-63所示，输入／输出分配表如表5-4所示，设计软件如图5-64所示，最后联调。
