(1)液位报警器

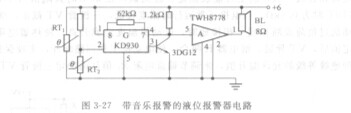

   图3-27为具有音乐报警的液位报警器电路，适用于SAE81C54电池电压为6V的摩托车。图中，G为KD930型的音乐信号集成块；A为TWH8778型功率放大集成块，在本电路中用作脉冲放大器；RTi和RT2构成旁热式PTC热敏电阻液位传感器。当传感器处于汽油中时，G的2端触发电压低于2V，电路截止，扬声器BL不发声。当传感器露出液面后，RTz的阻值剧增，G触发导通输出音乐信号，并经A放大后推动BL发出足够的音乐报警声，为驾驶员提供加油信息。

   (2)啤酒杀菌机的温度自控装置

   温度自控是采用铠装铂热电阻STB-38S型智能调节器和气动薄膜调节阀组成的啤酒杀菌机自控装置。杀菌机的温度控制系统由检测、调节、执行机构三大部分组成，可分为6个回路，对杀菌机的8个温区喷淋水温度进行定值控制。

   如图3-28所示，用蒸汽作为调节介质的回路采用气开式的调节法。当喷淋水温度高于（或低于）给定值时，调节器根据给定值与测量值的偏差情况，输出相应的4～20mA标准信号，电气转换器把4～20mA电流信号转换成0. 02～0.lMPa的标准气压信号

推动气动薄膜凋节阀，使蒸汽阀门关小（或开大），以达到把喷淋水温度控制在给定值的目的。系统的组成及其特点如下。
