电荷耦合器件( Charge Couple Device，CCD)是一种金属氧化物半导体(MOS)集成电路器件。ADS7844N它以电荷作为信号，基本功能是进行电荷的存储和电荷的转移。自1970年CCD问世以来，由于其噪声低等特点而发展迅速，并广泛应用于微光电视摄像、信息存储和信息处理等方面。

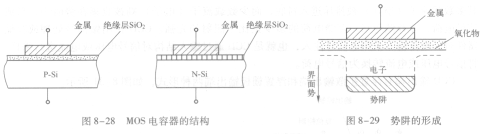

   CCD原理构成CCD的基本单元是MOS电容器，如8-28所示。与其他电容器一样，MOS电容器能够存储电荷。如果MOS电容器中的半导体是P型硅，当在金属电极上施加一个正电压时，在萁电极下形成耗尽层，由于电子在那里势能较低，形成了电子的势阱，成为蓄积电荷的场所，如图8-29所示。CCD的最基本结构是一系列彼此靠得非常近的MOS电容器，这些电容器用同一半导体衬底制成，衬底上面覆盖一层氧化层，并在其上制作许多金属电极，各电极按三相（也有二相和四相）配线方式连接。
