热电偶测温电路
发布时间:2014/11/7 19:49:21 访问次数:3003

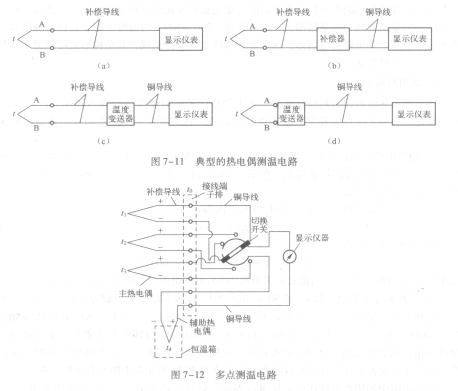

热电偶测温时，HER1001CT它可以直接与显示仪表（如电子电位差计、数字表等）配套使用，也可与温度变送器配套，转换成标准电流信号。图7 -11所示为典型的热电偶测温电路。若用一台显示仪表显示多点温度时，可按图7-12所示进行连接，这样可节约显示仪表和补偿导线。

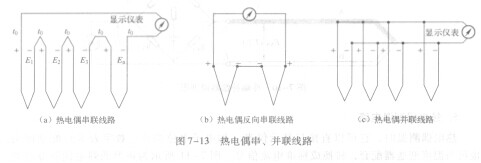

特殊情况下，热电偶可以串联或并联使用，但只能是同一分度号的热电偶，并且参考端应在同一温度下。如果热电偶正向串联，则可获得较大的热电势输出和较高的灵敏度。在测量两点温差时，可采用热电偶反向串联线路。利用热电偶并联可以测量平均温度。热电偶串、并联线路如图7-13所示。
热电偶测温时，HER1001CT它可以直接与显示仪表（如电子电位差计、数字表等）配套使用，也可与温度变送器配套，转换成标准电流信号。图7 -11所示为典型的热电偶测温电路。若用一台显示仪表显示多点温度时，可按图7-12所示进行连接，这样可节约显示仪表和补偿导线。
特殊情况下，热电偶可以串联或并联使用，但只能是同一分度号的热电偶，并且参考端应在同一温度下。如果热电偶正向串联，则可获得较大的热电势输出和较高的灵敏度。在测量两点温差时，可采用热电偶反向串联线路。利用热电偶并联可以测量平均温度。热电偶串、并联线路如图7-13所示。
