模型仿真分析
发布时间:2014/11/17 19:26:17 访问次数:602

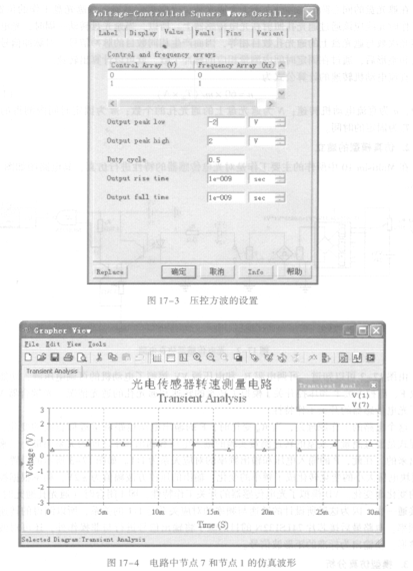

下面对图17-2所示的光电传感器仿真模型进行仿真分析。首先对电路进行瞬态分析，G10T60观察节点7和节点l的波形，如图17 -4所示，节点7的波形为压控方波模块输出波形，改变滑动变阻器中心抽头的位置可控制功能模块的输出电压值，从而控制节点7输出方波的频率，方波幅值的范围为-2—2V;节点1波形为光耦合器左端的波形。
再对电路进行瞬态分析，观察节点14和节点3的波形，如图17 -5所示，其中节点3波形为晶体管基极的波形，节点14为放大电路输出端波形，经晶体管放大电路放大后，输入波形与输出波形相位相反。
下面对图17-2所示的光电传感器仿真模型进行仿真分析。首先对电路进行瞬态分析，G10T60观察节点7和节点l的波形，如图17 -4所示，节点7的波形为压控方波模块输出波形，改变滑动变阻器中心抽头的位置可控制功能模块的输出电压值，从而控制节点7输出方波的频率，方波幅值的范围为-2—2V;节点1波形为光耦合器左端的波形。
再对电路进行瞬态分析，观察节点14和节点3的波形，如图17 -5所示，其中节点3波形为晶体管基极的波形，节点14为放大电路输出端波形，经晶体管放大电路放大后，输入波形与输出波形相位相反。
