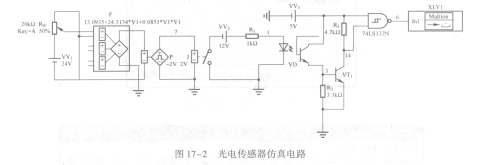

在Multisim 10中所作的主要工作是对光电传感器的特性进行仿真，其电路图如图17 -2所示。

   由图17-2可以知道，GT60N321可调电阻Rw和电压源VV,模拟了电动机的可调电压源，功能控制模块F、压控方波P和压控开关J模拟了转盘的转速和通光孑L的通光情况。光耦合器VD模拟了光电传感器的开关工作特性。

   这个电路的工作原理是，当Rw变化时．F的输出电压也跟着呈近似直线的变化，F的方程式是经过测量实验室的转速测量实验的输入电压和输出频率之间的关系用最小二乘法拟合出来的，在此，P的输入电压和输出频率的对应关系为1:1。如图17 -3所示的设置，通过P模块电压大小的变化转化成了频率的变化，输出的压控方波幅值为±2V，频率根据控制电压的变化而变化。VD模拟了光电传感器的开关工作特性，即J闭合时（通光孔通光时）VD就接通一次。因为这里所设计的转速与频率的对应关系是1:1的关系，所以测得的转速也就是频率。电路最后接芯片74LS132N的目的除了将输出信号进行与非操作外，还可对波形进行整形，使输出为标准的矩形波信号。
