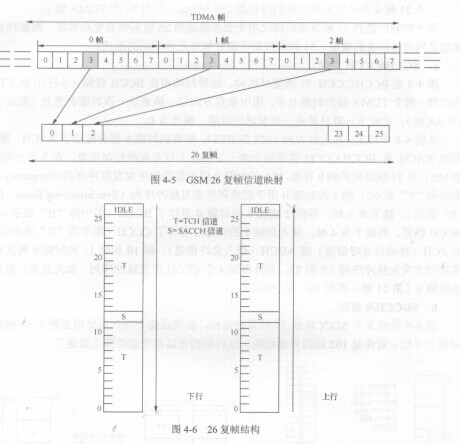

①26复帧信道映射如图4-5所示。

   一个26帧业务信道复帧持续的时长是120ms（共有26个TDMA愤）。 EL4390CM在26帧业务信道复帧中，帧12（第13帧）被用作慢速随路控制信道( SACCH)，用来在MS和BTS之间传送链路控制信息。小区给每个业务信道分配的时隙都是这种格式，也就是说最开始是12个突发脉冲序列( Burst)的业务信息，接下来是1个Burst的SACCH，然后是12个Burst的业务信息和一个空闲的Burst。26复帧结构如图4-6所示。

  当采用半速率时，26帧业务复帧中每个用来传业务的帧可以传两路MS用户通话（空中接口中MS的数据速率是原来的一半）。尽管业务数据速率减半了，但SACCH信息没有少，所以要把原来空闲的帧25也用作SACCH。
