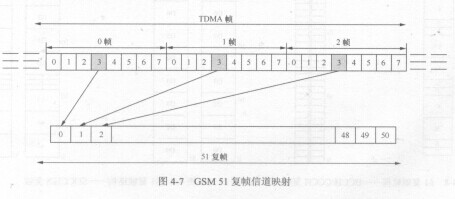

51复帧信道映射如图4-7所示。

   一个51帧业务信EL4451CS道复帧持续的时长是235.365ms（共有51个TDMA帧）。

   用于控制信道的51帧复帧结构比用于业务信道的26帧复帧要复杂得多。根据控制信道类型及网络提供者的要求，51帧的控制信道复帧有几种不同的形式。

   a．BCCH/CCCH复帧。

   图4-8是BCCH/CCCH 51帧复帧结构，这种结构用在BCCH载频（小区中BCCH所在的载频）每个TDMA帧的时隙O中，图中垂直方向每一格表示一次时隙的重复（经过了一个TDMA帧），最底下一格是最先一次发送的时隙，编号为0。

   从图4-8中可见，在上行方向（MS到BSS），所有的时隙0都分配给了RACH，很显然，因为RACH是BCCH/CCCH信道组中唯一工作在上行方向的控制信道。在下行方向(BSS到MS)，从51帧结构的帧0开始，帧O的时隙O用于发送频率突发脉冲序列(Frequency Burst，图中用“F”表示)，帧1的对隙0用于发送同步突发脉冲序列（Synchronizing Burst，图中用“S”表示），接下来4帧，即帧2到帧5的时隙0用作了BCCH（图中用“B”表示），发送BCCH数据。再接下来4帧，帧6到帧9的时隙0用作了CCCH（图中用“C”表示），也就是PCH（移动台寻呼信道）或AGCH（接入允许信道），帧10和帧11的时隙0再次重复频率和同步突发脉冲序列（F和S），另外再加4个CCCH突发脉冲序列，如此反复，最后一帧的时隙0（第51帧，即帧50）是空闲的。
