完成上述测试面板中参数设置后，用导线将图2-27中的GROUND插孔与AI7-相连，MBM29LV004TC-90PTN-SFK将AI7+与A0 0相连，然后单击图2-71中的“开始”按钮来接收正弦波信号。本例中的测量结果如图2-71中幅值与采样图表中所示。本例中，也可以将GROUND插孔分别与AIGND、AISENSE插孔分别相连，然后在图2-71中以RSE、NRSE的模式进行模拟信号的测量。

   图2-71中的正弦波波形也可以通过虚拟仪器Scope来观测，维持上述信号的差分测量模式和导线连线不变，图2-70中的模拟信号配置不变，Scope的参数配置如图2-72所示，启动Scope接收信号后，所得的正弦波形如图2-72所示。

   从上述过程可以看出，在上位机中配置好信号的模式（图2-70），然后从A0 0通道输出该模拟信号，为完成上述功能，NI ELVIS在硬件模块上集成了数模转换器(DAC)，通过DAC将数字信号转换为模拟信号，最后从A0 0/1来输出。单击图2-70中的“开始”按钮后，上位计算机将和外设NI ELVIS的DAC之间进行数据交换，即不断将数字信号传送到DAC，这样上位计算机的开销比较大。

   实际上，在上位计算机和NI ELVIS的DAC之间还有一个采用先进先出机制的数据寄存器，由于这个数据寄存器的存在，可以使上位计算机将仿真的数字信号一次性地传送给DAC，然后DAC主要和数据寄存器通信，这样可以大大减轻上位计算机的负担。

   为完成上述将数据全部下载给数据寄存器的功能，NI ELVIS为用户提供了虚拟仪器Arbitrary Waveform Generator，简称ARB，通过ARB的就可以使NI ELVIS的Analog Outputs电路从单纯的数据通道变为波形产生装置。

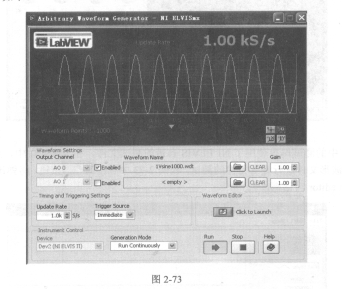

   在图2-4中，单击ARB图标，将弹出图2-73所示的软件控制面板。该对话框中主要的参数功能简介如下。
