Waveform Settings区：函数波形设置医。其中，Output Channel项用于选择模拟通道，从图2-45中可知在NI ELvis II上有两路模拟信号输出，MC10H103P选中复选框Enabled后，将从对应的模拟信号输出通道中输出信号；Waveform Name项用来选择存储波形数据的二进制文件，因为ARB的运行模式是首先将数字信号传送到先进先出数据寄存器，然后才进行数字一模拟信号的转换，所以在启动ARB前，要先选择数字信号所在的二进制文件。

   Timing and Triggering Settings区：触发和时基信号设置。其中，Update Rate项用于设置数字一模拟信号的转换速度，Trigger Source用于设置触发源。

   Waveform Editor区：用于编辑用户自定义的各种波形。单击Click to Launch按钮后，将为用户弹出波形编辑对话框。

   本例中，首先简介ARB的应用，所以使用了NI ELVIS自带的数字代码波形文件，在图2-73中单击名为Click to Launch的图标按钮后，在默认的路径下选择文件lVsinelOOO.wdt，其余选项按照图2-73中的参数设置，单击Run按钮，将从模拟信号输出通道A0 0输出幅值为1V的正弦波波形。

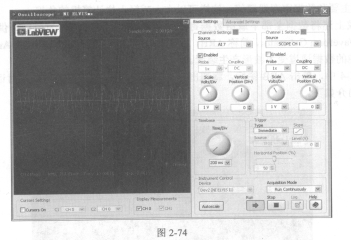

   用导线将图2-27中的GROUND插孔与模拟信号输入通道AI7-相连，将AI7+与A0 0相连，然后启动虚拟示波器Scope，单击图2-72中的“开始”按钮来接收正弦波信号。Scope从A0 0接收到的信号如图2-74所示，本例中依然采用差分测量模式，用户可以将GROUND插孔AIGND或者AISENSE相连，以采用RSE或者NRSE的测量模式。

   图2-74中的测试结果使用了NI ELVIS自带的测试文件，在实际应用中，用户经常要自定义特定的波形文件进行设备特性的测试，在图2-73中单击露圈圈按钮，将弹出图2-75所示的waveform editor对话框。
