前面为读者介绍了在NI ELVIS上可以输入模拟信号进行测量，同样，MAX691在NI ELVIS上也可以输出模拟信号供用户使用。图2-45中名为Analog Outputs的功能模块对应的引脚插孔A0 0、A01就可以为用户输出模拟信号。AO O、A01可以看作是NI ELVIS上的两个模拟信号输出通道，它们同时被一个时钟源所控制。

   单击图2-12对话框中的模拟输出标签，结果如图2-70所示。本例中，对应图2-45的AO0模拟倍号输出通道，将图2-70中“通道名”项设置为“Dev2/a00”，为观测输出模拟信号方便，将图2-70中的“模式”项设置为正弦波发生器，并将正弦波幅值项设置为3V，其余参数项保持默认设置，单击“开始”按钮，从A0 0模拟信号输出通道输出频率为1Hz正弦波。

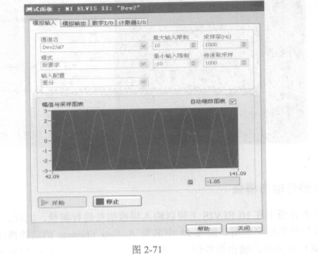

    从图2-30中可知，AIO～AI7可以作为模拟信号输入通道。本例中，单击图2-70中的模拟输入标签，结果如图2-71所示。将图2-71中的“通道名”项设置为Dev2/ai7，为观测输出模拟信号更准确，将图2-70中的“输入配置”项设置为差分，其余参数项保持默认设置。
