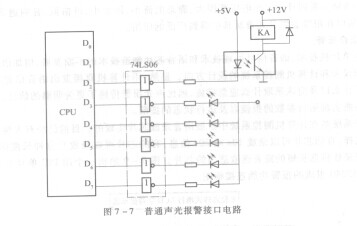

普通光报警常采用发光二极管( LED)实现，声报警常用蜂鸣器或电笛实现。图7-7所示是普通声光报警接口电路图， G528PIU发光二极管的驱动电流一般为lOmA~ 20mA，CPU的数据线需要外接驱动器驱动，可采用OC门驱动器，如反相驱动器74LS06、正相驱动器74LS07等，也可采用一般的锁存器如74LS273、74LS373、74LS377，或带有锁存器的I/O接口芯片，如8155、8255A等。图7 -7中，数据线D，—D，接5个LED用于5路信号的越限报警，D：与1个驱动蜂鸣器的继电器线圈相连，当某一路需要报警时，只要对该路及D：输出高电平，经74LS06反相后，LED点亮的同时，继电器线圈吸合，蜂鸣器或电笛发出呜叫，达到声光报警效果。
