(1)基本要求

   ①东西、南北干道均设红、绿、黄灯，绿灯亮表示可以通行，红灯和黄灯亮表示禁止通行；

   ②东西、南北干遒交替通行，东西干NDC7002N道每次放行X秒，南北于道每次放行Y秒；

   ③每次绿灯变红灯时，黄灯先亮5s（此时另一干道上的红灯不变）；

   ④东西、南北干道均有以秒为单位作减法计数的显示器；

   ⑤东西、南北干道均有左、右转弯、人行道通行和禁止指示功能。

   扩展要求

   ①具有东西、南北干道均通行功能，这时东西、南北干道红灯闪烁；

   ②具有东西、南北干道均禁行功能，这时东西、南北干道红灯亮；

   ③当一干道红灯开始亮时，语言集成电路发出“现在红灯亮，请大家注意安全，禁止通行！”声音。

   二、设计思路

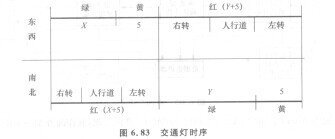

   要求实现的时序如下，X、y在10～99 s内设定，现设X一56 s、y=71 s，左、右转弯、人行道通行时间由设计者自行设定，设计者必须最后说明设计值。时间单位为s。其时序图如图6. 83所示。
