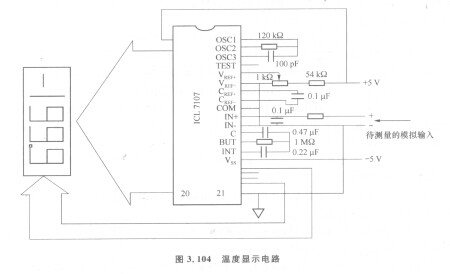

如图3. 104所示是由ICL7107组成的三位半数字电压表电路，它可作为温度显示电路。ICL7107显示的满量程电压与基准电压的关系为VM=2 VREF。MC68HC11E0CFN3若将VREF选择100 mV，则可组成满量程为200 mV的电压表。只要把小数点定在十位，即可直接读出测量结果。由于ICL7107没有专门的小数点驱动信号，使用时可将共阳极数码管的公共阳极接+5 V，小数点接GND时点亮，接-5 V或悬空时灭。

   在图3. 104中，R．、C，分别为震荡电阻和震荡电容，R2与R。构成基准电压分压器，调节R。的值可以改变基准电压，使VR。，=100 mV，R。采用精密多圈定位器。R4、C。为模拟信号输入端高频滤波电路，以提高仪表的抗干扰能力。C。、C。分别为基准电容和自动调零电容。R。、C。为积分电阻和积分电容。

   为了提高测量温度的精度，本电路输入满量程2V的电压信号，输入端另加一分压网络以扩大量程。

   图3.  104温度显示电路

   实验仪器

   ①数字实验仪、数字万用表、直流稳压电源。

   ②主要器材：芯片ADC0804-1片，芯片ADC0809--1片，芯片ICL7107---1片，运放tlA741-2片，电阻、电容若干只。
