RAM2114A的I/O是一个输入、 U0065A-AY输出复用口，在计算机系统中是在数据总线上的。RAM的工作需要一个输入数据寄存器，还需要一个输出数据寄存器，与RAM输出的数据得以暂存。两个寄存器均不能直接相连，而是要用三态门缓冲器与RAM相连系。这种挂

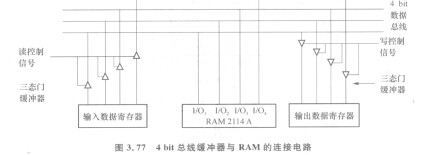

接在总线上起缓冲作用的三态门叫总线缓冲器，图3. 77画出了4 bit数据总线与RAM2114A及输人、输出数据寄存器的连接图，在本实验中输入数据寄存器实际上是用4位数据开关代替，RAM2114A送入BCD码。输出数据寄存器实际上是用BCD码显示译

码器和数码显示器（数码管）代替，直接显示RAM2114A输出的某个存储单元数据。

   数码循环显示电路原理

   本实验是完成由年、月、日组成的8位数码在一个数码管上连续自动逐个显示数码的循环显示电路，完成数码循环显示电路。电路原理示意图见图3. 77，电路功能如下：电路先进人写入工作状态，用数据开关向RAM2114A写入8个BCD码数，例如将年、月、日8位BCD数码，按RAM地址顺序分别写入RAM2114A存储单元内。完成8个数据后，电路进入第2个工作阶段，逐个自动循环显示RAM2114A内存人的数据。
