集成计数器的种类很多：SFH6316T有同步计数器和异步计数器之分；有加法计数器、减法计数器和可逆计数器之分；有十进制、十六进制和任意进制计数器之分；有带预置计数器和不带预置计数器之分；有普通计数器和特殊计数器之分。现以74LS160为例，通过对几个较典型的集成计数器功能和应用的介绍，帮助读者提高借助产品手册上给出的功能表，正确而灵活地运用集成计数器的能力。

   (1) 74L。S160功能介绍

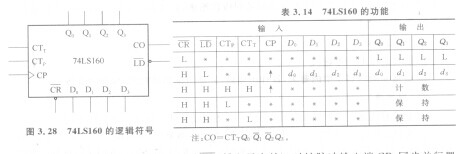

   74LS160为十进制可预置同步计数器，其逻辑符号和工作波形图如图3.28所示。功能表如表3. 14所示。

注:CO=CTTQo Qi QzQ3 。

   计数器有下列输入端：异步清零端CR（低电平有效），时钟脉冲输入端CP，同步并行置数控制端LD(低电平有效)，计数控制端CT-r和CTP，并行数据输入端Do～D3。它有下列输出端：4个触发器的输出Q。～Q。，进位输出CO。

   根据功能表3. 14，可看出74LS160具有下列功能。

   ①异步清零功能。若CR=O（输入低电平），则不管其他输入端（包括CP端）如何，实现4个触发器全部清零。由于这一清零操作不需要时钟脉冲CP配合（即不管CP是什么状态都行），所以称为“异步清零”。

   ②同步并行置数功能。在CR=1且LD-O的前提下，在CP上升沿的作用下，触发器Q。～Q。分别接收并行数据输入信号D。～D。，由于这个置数操作必须有CP上升配合，并与CP上升沿同步，所以称为“同步”的。由于4个触发器同时置人，所以称为“并行”的。

   ③同步十进制加计数功能。在CR= LD=1的前提下，若计数控制端CT-r—CTP一1，则对计数脉冲CP实现同步十进制加计数。这里，“同步”两字既表明计数器是“同步”而不是“异步”结构，又暗示各触发器动作都与CP(土升沿)同步。

   ④保持功能。在CR=D=1的前提下，若CTr．CTP—O，即两个计数控制端中至少有一个输入0，则不管CP如何（包括上升沿），计数器中各触发器保持原状态不变。

   此外，表3. 14指出，进位输出CO= CTT．Q。．Q：．Q．．Q。，这表明进位输出端通常为O，仅当计数控制端CT，、-1且计数器状态为9时它才为1。
