一、实验目的

   ①熟悉MSI时序功能件（各种集成计数器）的逻辑功能。

   ②掌握MSI时序功能件（各种集成计数器）的应用。

   二、实验原理

   MSI时序功能件常用的有计数器和移位寄存器等，对于一SFH618A-5个使用者来说，合理地选择使用器件很关键：一是要清楚器件完成什么逻辑功能，二是要弄清楚器件每个引脚的含义，灵活地使用器件的各控制输入端，运用各种设计技巧，完成任务要求的功能。在使用MSI器件时，各控制输入端必须按照逻辑要求接人电路，不允许悬空。本实验只限于掌握各种计数器的逻辑功能及其应用。

   集成计数器的种类很多：有同步计数器和异步计数器之分；有加法计数器、减法计数器和可逆计数器之分；有十进制、十六进制和任意进制计数器之分；有带预置计数器和不带预置计数器之分；有普通计数器和特殊计数器之分。现以74LS160为例，通过对几个较典型的集成计数器功能和应用的介绍，帮助读者提高借助产品手册上给出的功能表，正确而灵活地运用集成计数器的能力。

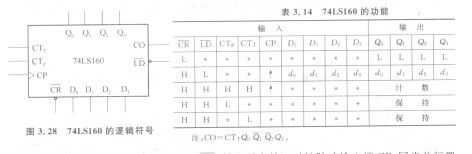

   74LS160为十进制可预置同步计数器，其逻辑符号和工作波形图如图3.28所示。功能表如表3. 14所示。
