信息显示模块主要是用户界面控制。NC7S00M5X输油泵状态监测系统比较复杂，信息量大，又要符合现场操作人员使用习惯。全部信息分为3个层次显示。

   (1) -般状态信息。

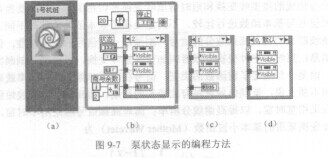

   一般状态信息包括各个监测点的实时数据和各个机组的开停状态等。实时数据用表格的形式显示，数据正常用灰色背景，数据超标时用红色背景，同时弹出文字提示框并进行声音报警。用叶轮直观形象地表示机组，叶轮旋辖与否表示机组开停；叶轮红绿颜色表示机组发生故障或工作正常。图9-7是这个子VI的编程方法。图(a)是前面板r在图片下拉列表控件中放了两幅叶片角度不同的油泵图片，两个下拉列表控件重合在一起，分别放红绿两种颜色的图片。图(b)是程序框图，条件结构由状态值选择。状态值“2”表示输油泵在故障状态下运行，用属性节点显示红色图片控件、屏蔽绿色图片控件。“商与余数”函数的“商”循环输出O和l，下拉列表框中两个图片轮流显示，体现出动画效果。图(c)和(d)分别是正常运转和停机的条件结构框图。

   (2)详细状态信息。

   用曲线形式显示一个机组上所有监测数据的历史趋势，通过面板切换显示各个机组的信息。

   (3)故障诊断信息。

   用图形和数据显示不同测点的频谱图、关联维计算、联合时频分析、轴心轨迹等信息。
