报警电路设计
发布时间:2014/6/22 10:48:50 访问次数:1097

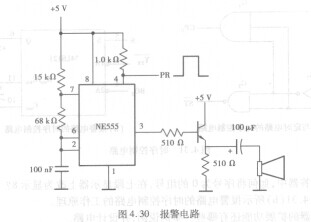

报警电路设计,由555定时器和三QS32XVH245Q2G极管构成的报警电路如图4. 30所示。其中,555构成多谐振荡器,振荡频率为其输出信号经三极管推动扬声器,RP为控制信号。当RP为高电平时,多谐振荡器工作;反之,电路停振。
时序控制电路设计,时序控制电路是抢答器设计的关键,它要完成以下3项功能。
主持人将控制开关拨到“开始”位置时,扬声器发声,抢答电路和定时电路进入正常抢答工作状态。
当参赛选手按动抢答键时,扬声器发声,抢答电路和定时电路停止工作。
当设定的抢答时间到,无人抢答时,扬声器发声,同时抢答电路和定时电路停止工作。
报警电路设计,由555定时器和三QS32XVH245Q2G极管构成的报警电路如图4. 30所示。其中,555构成多谐振荡器,振荡频率为其输出信号经三极管推动扬声器,RP为控制信号。当RP为高电平时,多谐振荡器工作;反之,电路停振。
时序控制电路设计,时序控制电路是抢答器设计的关键,它要完成以下3项功能。
主持人将控制开关拨到“开始”位置时,扬声器发声,抢答电路和定时电路进入正常抢答工作状态。
当参赛选手按动抢答键时,扬声器发声,抢答电路和定时电路停止工作。
当设定的抢答时间到,无人抢答时,扬声器发声,同时抢答电路和定时电路停止工作。
