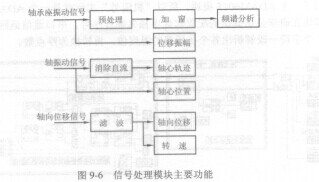

信号处理模块主要功能如图9-6所示。

   由轴承座振动信号主要是求频谱和位移振幅。NC7NZ34L8X轴承座振动信号的预处理主要有滤波、剔点、零均值处理和消除趋势项，为了避免频率泄漏对频谱测量精度的影响进行加窗。关于频谱分析和振动信号处理的LabVIEW编程方法可以参考《LabVIEW 8.2基础教程》 书。位移振幅精确测量方法将在本书9.6节详细介绍。

   对轴振动信号用零均值处理的方法消除直流成分，然后用其交流成分描绘轴心轨迹，这个轴必轨迹图形以“0”点为中心；而其直流成分可以确定轴的位置。

  轴向位移信号为一方波信号，信号的谷底值的变化量即轴向位移值。计算出一个采样序列内信号中的上升缘数，除以采样时间就是转速。采样时间等于采样数除以采样率。

   状态分析与故障诊断

   状态分析模块将轴承座的位移振幅、轴承温度和轴向位移与企业标准进行比较，发现超标进行提示和报警。

   设备故障诊断近年来在理论上发展迅速，新技术、新方法不断涌现，本书也将在后面几节对小波分析、关联维计算等内容专门介绍；但是传统的基于傅里叶变换的频谱分析仍然是最成熟的技术，有些大型标准设备甚至在出厂时就带有频谱图供故障诊断使用，将实际频谱与标准频谱图比较就可以知道设备故障类型。
