节电工作方式是一种能减少单片机功耗的工作方式，通常可以分为空闲（等待）方式和掉电（停机）方式两种，只有CHMOS型器件才有这种工作方式。CHMOS型单片机是一种低功耗器件，正常工作时消耗11～20mA电流，HD74LS240P空闲状态时为1.7～5mA电流，掉电方式为5—50ptA。因此，CHMOS型单片机特别适用于低功耗的应用场合。

  CHMOS型单片机的节电方式是由特殊功能寄存器PCON控制的，PCON各位定义其中，SMOD为串行口波特率倍率控制位，若SMOD=1，则串行口波特率倍率；PCON.6～PCON.4无定义，用户不可使用；GF1和GFO为通用标志位，用户可通过指令改变它们的状态；PD为掉电控制位；IDL为空闲控制位。PD和IDL的片内控制电路如图3-11所示。

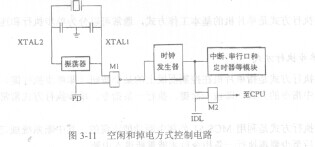

   图3-11  空闲和掉电方式控制电路
