拼板设计要求

发布时间:2014/5/23 18:20:22 访问次数:895

   (1)拼板的尺寸不可太大,也不可太小,FGPF4633应以制造、装配和测试过程中便于加工、不产生较大变形为宜。并根据PCB厚度确定(Imm厚度的PCB最大拼板尺寸为200mm×150mm)。

   (2)拼板的工艺夹持边一般为lOmm。带定位孔的边为8~lOmm,不带定位孔的边为3mm。

   (3) Mark点加在每块小板的对角上,一般为两个(1个也可以),如图5-86 (c)所示。



   (4)定位孔加在工艺边上.其距离为各边Smm。

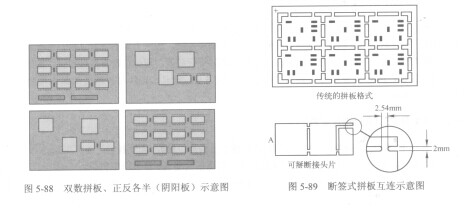

   (5)双面贴装如果不进行波峰焊时,可采用双数拼板、正反各半(阴阳板),如图5-88所示。

   (6)拼板中各块PCB之间的互连:拼板中各块小板PCB之间的互连方式主要有断签式、双面对刻V形槽和邮票板式3种,要求既有一定的机械强度,又便于组装后的分离。

   ①断签式拼板互连:要求断签长度不大于2.54mm,宽度不大于2mm,如图5-89所示。

    ②双面对刻V形槽式:在拼板两面按各块PCB的排列纵横开V形槽,开槽或连接的厚度为板厚的1/3,误差为+0.15mm,角度为30。/45。+5。。过大的角度容易切到导线和元件。

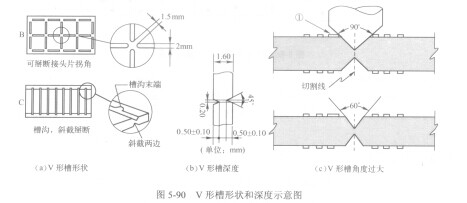

   图5-90 (a)是V形槽形状,图5-90 (b)是V形槽深度。

   图5-90 (c)所示V形槽角度过大,图中①处由于V形槽角度达到90。,分割时会损坏元件。

    图5-90 V形槽形状和深度示意图



   ③邮票板互连方式:是在断签式的基础上演变来的,图5-91是邮票板互连方式示意图。图中,断签长度为4.5mm,在断签长度方向打5个40.8mm的小孔,以便组装后分离。





   (1)拼板的尺寸不可太大,也不可太小,FGPF4633应以制造、装配和测试过程中便于加工、不产生较大变形为宜。并根据PCB厚度确定(Imm厚度的PCB最大拼板尺寸为200mm×150mm)。

   (2)拼板的工艺夹持边一般为lOmm。带定位孔的边为8~lOmm,不带定位孔的边为3mm。

   (3) Mark点加在每块小板的对角上,一般为两个(1个也可以),如图5-86 (c)所示。



   (4)定位孔加在工艺边上.其距离为各边Smm。

   (5)双面贴装如果不进行波峰焊时,可采用双数拼板、正反各半(阴阳板),如图5-88所示。

   (6)拼板中各块PCB之间的互连:拼板中各块小板PCB之间的互连方式主要有断签式、双面对刻V形槽和邮票板式3种,要求既有一定的机械强度,又便于组装后的分离。

   ①断签式拼板互连:要求断签长度不大于2.54mm,宽度不大于2mm,如图5-89所示。

    ②双面对刻V形槽式:在拼板两面按各块PCB的排列纵横开V形槽,开槽或连接的厚度为板厚的1/3,误差为+0.15mm,角度为30。/45。+5。。过大的角度容易切到导线和元件。

   图5-90 (a)是V形槽形状,图5-90 (b)是V形槽深度。

   图5-90 (c)所示V形槽角度过大,图中①处由于V形槽角度达到90。,分割时会损坏元件。

    图5-90 V形槽形状和深度示意图



   ③邮票板互连方式:是在断签式的基础上演变来的,图5-91是邮票板互连方式示意图。图中,断签长度为4.5mm,在断签长度方向打5个40.8mm的小孔,以便组装后分离。
