磁场也会耦合到PCB上的其他电路，并在这些信号中产生噪声。对这些信号最好的保护方法是减小它们的环路面积。V110C24T100BG 布设一个信号迹线与它的返回迹线靠近在一起使环路面积最小是一个简单的技术。在PCB上用绞合导线或调整迹线位置是防止磁场耦合的另一有效方法。

   一个应被小心保护的敏感迹线是控制电源输出电压调节的电压反馈信号。如果这个信号与电源变压器靠近，则信号迹线和它的接地返回迹线应在板上周期性地调换位置以模仿可减小磁场敏感性的双绞线。

   图13-29中给出一个有趣的例子，电源内的磁场耦合如何在直流输出导线上产生共模噪声电流。耦合到图中阴影面积上的磁场可感应一个共模电压Vcm到直流输出导线束。这个电压将在直流输出电缆上产生共模噪声电流。

    图13-29磁场感应共模电压到电源的直流输出导线的面积

   对这个问题一个新的解决方法是从直流输出电缆束连接到PCB的位置附近的底板上连接一根导线（有时称为“底板线”）到输出连接器附近的底板上，而且邻近输出线束布线，如图13-30所示。这个方法大大减小了杂散磁场感应共模电压的环路面积，减小了电压，因而减小了共模输出噪声电流。

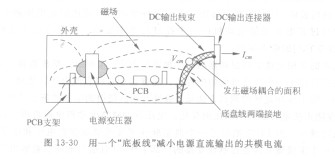

    图13-30用一个“底板线”减小电源直流输出的共模电流面积

   底板线技术是2.5.2节讨论过的在电缆的两端屏蔽层接地以防止磁场耦合技水J变形。底板线是一个在输出线束上模拟屏蔽的“穷人的”尝试。事实上，通过实陈屏蔽直痂输出线束而且在两端把屏蔽层接地到底板可改进这一技术。

   从单独的直流输出导线连接到机壳的电容也可用于使磁场耦合最小化。然而，为了有效，它们必须位于输出连接器上，而比仅仅一根导线相对贵得多。电容滤波器插头连接器适合这一应用。

   作为最后的手段，如果需要屏蔽电源以减小磁场发射，要用钢或其他磁性材料，不要用铝。
