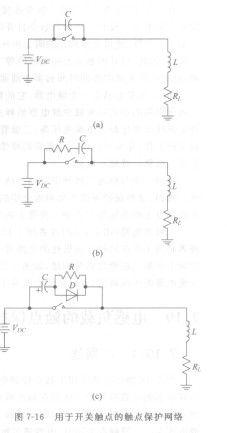

图7 -16所示为通常用于触点控制电感负载的三种触点保护网络。一种抑制由直流电流中断引起的电弧最简单方法是在触点两端接一电容，如图7-16 (a)所示。RHRU5070如果电容足够大，当触点打开时负载电流通过电容瞬间转移了，不产生电弧。然而，当触点打开时，电容充电到电源电压VDC。当触点关闭时，电容通过触点放电，初始的放电电流仅受导线和触点的寄生电阻限制。

   电容值越大，电源电压越高，电弧产生的损害越大，因为增加了电容中储存的能量。如果接点反弹或者颤动，则会因为多次接通和断开电流产生额外的损害。由于这些因素，通常不推荐使用单一的电容跨接在一组触点上。如果使用，电容值的确定如下节说明。

   图7-16(b)所示电路，通过限制触点关闭时电容放电电流克服了图7-16(a)黾路的缺点。这可以接一个与电容串联的电阻R。触点闭合时，希望有尽可能大的电阻限制放电电流。然而，当接点打开时，希望电阻尽可能的小，因为电阻降低了电容防止电弧的有效性。因此，R的实际值必须在这两种相互矛盾的要求中折中。

   R的最小值是由触点闭合条件决定的。它可以通过限制电容放电电流到触点的最小电弧电流厶’来设置。最大值由触点打开的条件确定，触点打开时两端的初始电压等于JoR。如果R最好限制放电电流到0. 11A。然而，因为电阻值是两个相互矛盾的要求的折中值，这通常在R-C网络中不可行。R-C保护网络(图7-16(b》是应用最广泛的，因为它的成本低体积小。而且，善葑负载的释放时间只有很小的影响。然而R-C网络并不总是100%有效。电阻的存在导致打开的触点两端瞬时电压(等于IoR)提高，并因此存在一些早期的电弧。图7-17显示正确设计的R-C网络触点两端的电压，叠加在触点击穿特性曲线上。这幅图显示随着触点两端瞬间电压的升高出现早期电弧。
