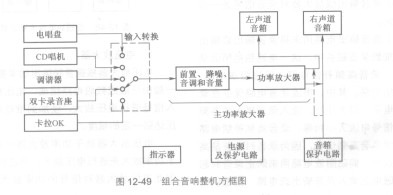

图12-49所示是组合音响整机方框图。 IRF7456TRPBF组合音响的节目源通常由双卡录音座、调谐器、电唱盘和CD唱机组成．现在许多中、低档次的组合音响中还设有卡拉OK功能。除节目源电路之外，还有前置放大器、功率放大器、左／右声道音箱，以及音调控制器、电平指示器、电源电路、多种保护电路等。

   1．双卡录音座

   录音座就是录音机中除去低放电路所剩下的电路和机芯。组合音响中的双卡录音座与录音机电路相比，具有下列一些特点。

   (1)电路结构更加复杂，放音和录音性能更好。各种辅助电路比较多，且极其复杂，如设有各种静噪电路、音箱保护电路等。

   (2)电路中所采用的集成电路型号一般不同于录音机中的集成电路，但这些集成电路的具体功能与录音机中基本相同。许多开关电路采用电子开关电路，这样降低了开关噪声，提高了整机电路工作的可靠性。

   (3)大部分双卡录音座设有专门的电源电路。

   (4)高档次双卡录音座中设有杜比磁带降噪电路，或是动态降噪电路，使磁带的重放性能进一步改善。

   (5)中、高档次双卡录音座中的机芯质量比较好，不少录音座采用电子控制机芯和旋转磁头，以便能够实现多种形式的连续放音功能。

    2．调谐器

   调谐器就是收音机中除去低放电路所剩下的电路。调谐器往往是多波段的，一般设有中波、短波（短波1、短波2或更多波段）和调频波段、立体声调频波段。调谐器电路与收音机电路相比，具有下列一些特点。

   (1)电路结构比较复杂，性能好，功能比较多。不少调谐器具有数字调谐功能、红外遥控功能。

   (2)各种电子开关电路和辅助电路比较多，一般设有独立的电源电路。

    3．电唱盘

   电唱盘是用来播放唱片的装置，它与电唱机相比只是少了低放电路。另外，组合音响中的电唱盘一般质量比较好，都是立体声电唱盘，不少还是自动唱盘。不过现代电唱盘由于受唱片( LP)来澡的限制和其他原因，许多组合音响中已不再配备电唱盘，特别是CD唱机的普及，这种电唱盘应用愈来愈少。

    4．CD唱机

    CD唱机是一种用来播放CD唱片的装置，它只有小信号处理电路，不设低放电路。在组合音响的各种节目源中，CD唱机使用方便。质量好的CD唱机其音质好、失真小、频响宽信噪比大、动态范围大。现在几乎所有的中档次以上组合音响中都配置CD唱机。择。例如选择调谐器时，该开关转换到调谐器位置，此时组合音响进入收音工作状态，从左、右声道扬声器中出来的是广播电台节目的声音。

   从功能转换开关电路开始，之后的电路是各节目源所共用的电路，了解这一点对检修故障很重要。例如，双卡录音座放音正常，但不能接到广播电台节目。由于卡座工作正常，说明功能转换开关之后的电路工作正常，这样可以知道故障出在调谐器电路本身。
