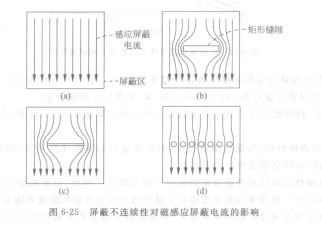

图6-25显示了孔隙如何影响感应屏蔽电流。图6-25(a)显示了不含孔隙的屏蔽体的一部分，P87C51也显示了感应屏蔽电流。图6-25(b)显示一个矩形缝隙是怎样使感应电流绕行而因此产生泄漏的。图6-25(c)显示了一个同样长度但更窄的缝隙。这个窄缝隙尽管开口面积小很多，它和图6-25(b)所示的宽缝隙对感应电流具有几乎相同的影响，因此产生相同的泄漏。图6-25 (d)显示出一组小孑L，它比图6-25(b)所示的缝隙对电流有少得多的弯曲效果，因此产生了很少的泄漏，即使两种孔隙的总面积相同。由此可以看出，多个的小孔比总面积相同的大孔产生的泄漏少。

   图6-25屏蔽不连续性对磁感应屏蔽电流的影响

   图6-25(b)和图6-25(c)所示的矩形缝隙形成了缝隙天线‘(Kraus and Marhefka，2002)，即使很窄，如果它的长度大于1/10波长，能够产生相当多的泄漏。缝隙和接缝通常形成有效的缝隙天线。当缝隙天线最大线性尺寸等于1／2波长时．辐射最大。

   根据缝隙天线理论，我们可以确定单孔隙的屏蔽效果。因为当缝隙天线的最大线尺寸等于1／2波长，它是最有效的辐射体，我们可以定义这个尺寸的屏蔽效果为OdB。随着孑L隙变短，辐射效能将会以每10倍长度20dB的速率下降，因此屏蔽效果将会以同样的速率增加。
