当允许预期的差模信号无干扰地通过时，共模滤波 SQM120N10-09器通常被用于抑制电缆中的噪声。为什么共模滤波器比差模滤波器更难于设计呢？基本上有三个原因：

   ·我们通常不知道源阻抗；

   ·我们通常不知道负载阻抗；

   ·滤波器不能使电缆上的有用信号（差模信号）失真。

   一个滤波器的有效性依赖于源和负载阻抗，滤波器处在其间。对于一个差模滤波器，通常很容易找到驱动器输出阻抗和负载输入阻抗的信息。然而，对于共模信号，源是电路产生的噪声（没有说明在什么地方），而负载通常是作为天线的某些电缆，它的阻抗通常不知道，而且随频率、电缆长度、导体直径和电缆的布设而变化。

   对于共模滤波器，源阻抗通常是印制电路板( PCB)的接地阻抗（因为是电感性的，所以很 小且随频率增大），负载是作为天线的电缆阻抗（除了电缆附近谐振是大的）。所以虽然我们可能不知道源和负载确切的阻抗，但我们有关于它们幅度和频率特性的处理方法。

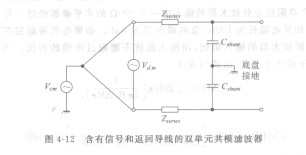

   为了让共模滤波器不使有用的差模信号失真，滤波器的差模通带必须满足下述条件：

   ·对于窄带信号，出现的最高频率；

   ·对于宽带数字信号，信号的1nrt，频率（其中￡，是上升时间）。

   差模或信号线滤波器（例如，时钟线滤波器等）应放置得与源或驱动器尽可能地近。然而，共模滤波器应放置得与电缆进出机壳的位置尽可能地近。
